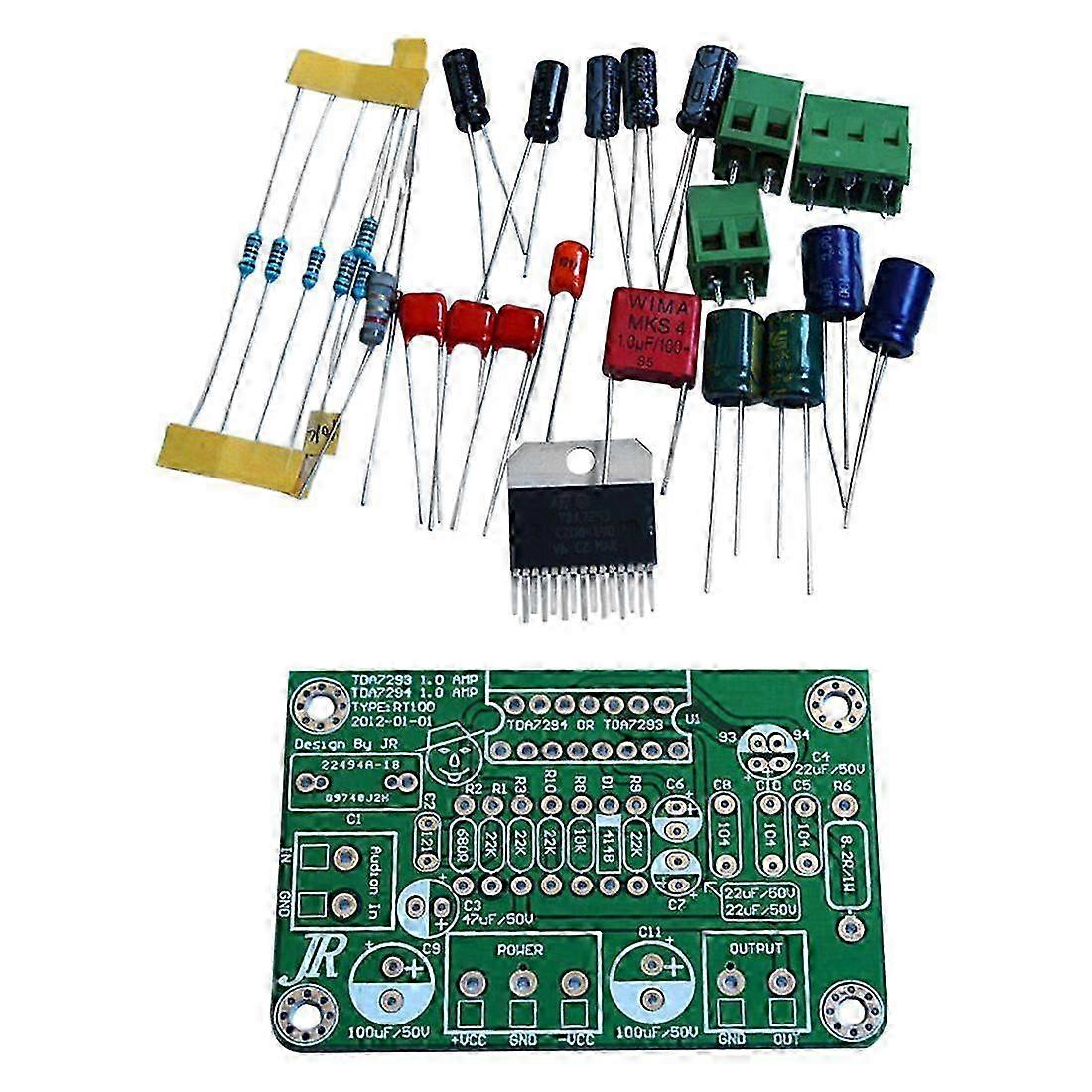

Alle weerstanden zijn metaalfilmweerstanden met een precisie van 1%, condensatoren voor , robijnrode capaciteit, polariteit, 1UF-condensator die WIMA-condensatoren gebruikt. De nieuwe TDA7294-chip; KB-niveau PCB-bord, alle componenten zijn gemarkeerd in de zeefdrukplaat, eenvoudig zelf te installeren. Het front-end gelijkrichterfilter na de voedingsingangsaansluiting (let op: de polariteit van de voedingsspanning kan niet worden omgedraaid, anders verbrandt de chip!) Rechts van de mono-uitgang. De compatibele TDA7294-chip van het bord, de sleutel is de plaatsing van de C4-condensator, op het bord staat dit aangegeven, dit is een belangrijk kenmerk van het restaurantbord. Houd er rekening mee dat de chip is aangesloten op een negatieve spanning van de behuizing, geïsoleerd tussen de chip en de koelribben, anders raakt het IC-circuit bij een negatieve spanning door een storing of andere oorzaak verbrand! ! Kleur: Groen Materiaal: kunststof Uitgangsvermogen: 80W (onvervormd nominaal vermogen) en vermogen van 100W (+/- 35V 8 ohm belasting Geschikte luidsprekerimpedantie 4-8 ohm, het circuit is het standaardcircuit, stabiel en. Voedingsspanning: Aanbevolen dubbele 26V / 100W of meer ringkerntransformator, gelijkgericht van ongeveer dubbel 35V) Als de twee stukken samengesteld uit dual-channel stereo wordt 200W ringvee aanbevolen. (DC dual 30-40V) PCB-grootte: 40 * 60 * 1,6 MM dubbelzijdig vel KB Opmerking: reserveonderdelen, moeten zelf worden gelast. Pakket inbegrepen: 1x TDA7294 versterkerkits Opmerking: Licht en verschillende displays kunnen ervoor zorgen dat de kleur van het item enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
