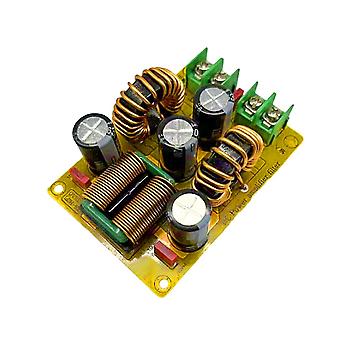

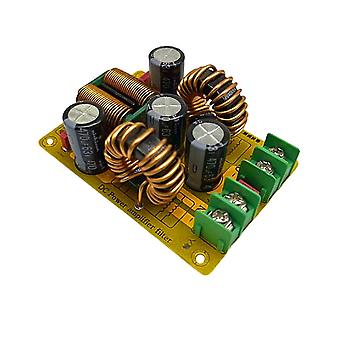

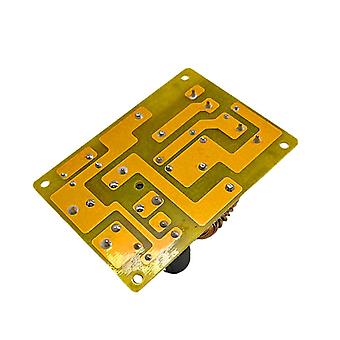

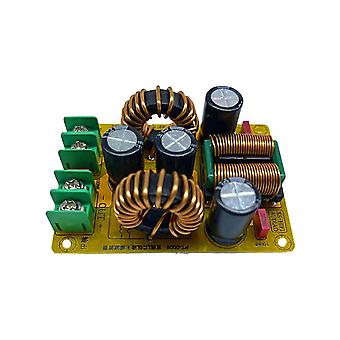

PT-0008 Inleiding van het DC-stroomfiltercircuit: Het circuit bestaat uit drietraps filtering, het eerste deel is - - - traps LC-filtercircuit, het tweede deel is common mode EMI-filtering en het derde deel is tweetraps LC-filtercircuit. LC-filter wordt over het algemeen passief filter genoemd. Het is een gelijkstroomharmonische compensatie-apparaat dat is samengesteld uit inductoren en condensatoren. Het kan harmonischen in de voeding een of meer filteren. Zuiver de gelijkstroomvoeding en common mode-filtering, die het probleem van snelle transiënte groepspulsinterferentie met een herhalingsfrequentie van enkele kilohertz op sommige locaties kunnen onderdrukken. Ingang: gelijkstroom. Uitgang: DC. Spanning: 50V (hogere spanning kan de elektrolytische condensator vervangen om te verbeteren) Stroom: 20A De belangrijkste Specificaties van Delen: Printplaat: Dubbelzijdige FR4-glasvezelplaat Elektrolytische condensator: 50V 470UF diameter 13MM dosering 4 stuks Filmcondensator: 100NF 3 stuks Magnetische ringinductie: de hoeveelheid van 2PCS, (20A hoog stroomgebruik FeSiAl), Inductie in gemeenschappelijke modus; verbruik 1PCS, (20A huidige vlakke koperen tape inductie) Contactdoos: 7.62 stopcontact 2PIN 2ST Deze module is geschikt voor het elimineren van het gebruik van gelijkstroomvoeding met elektromagnetische interferentie. Het kan worden toegepast om te filteren na het schakelen van de voedingsuitgang, auto's, motorfietsen en gelijkstroom met sterke elektromagnetische interferentie. De fabrieksbatches zijn anders en sommige verschijningsvormen kunnen anders zijn, wat geen effect heeft op het product Kleur: Foto Kleur Materiaal: ABS Inhoud van de verpakking: 1 x Laagdoorlaatfilter Alleen de bovenstaande pakketinhoud, andere producten zijn niet inbegrepen. Opmerking: Lichtreflectie en verschillende weergaven kunnen ervoor zorgen dat de kleur van het item op de foto een beetje afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
