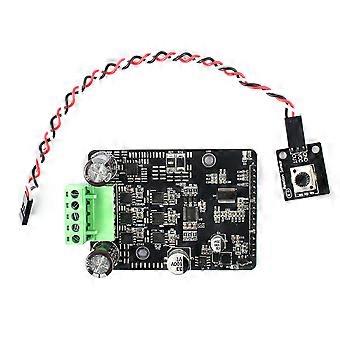

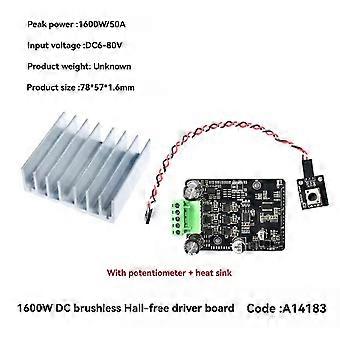

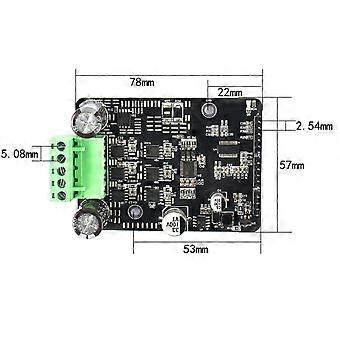

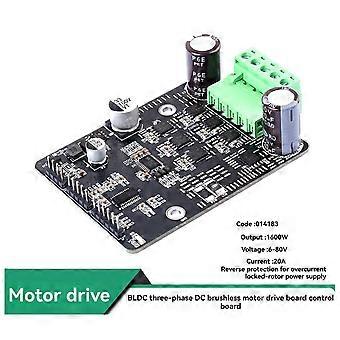

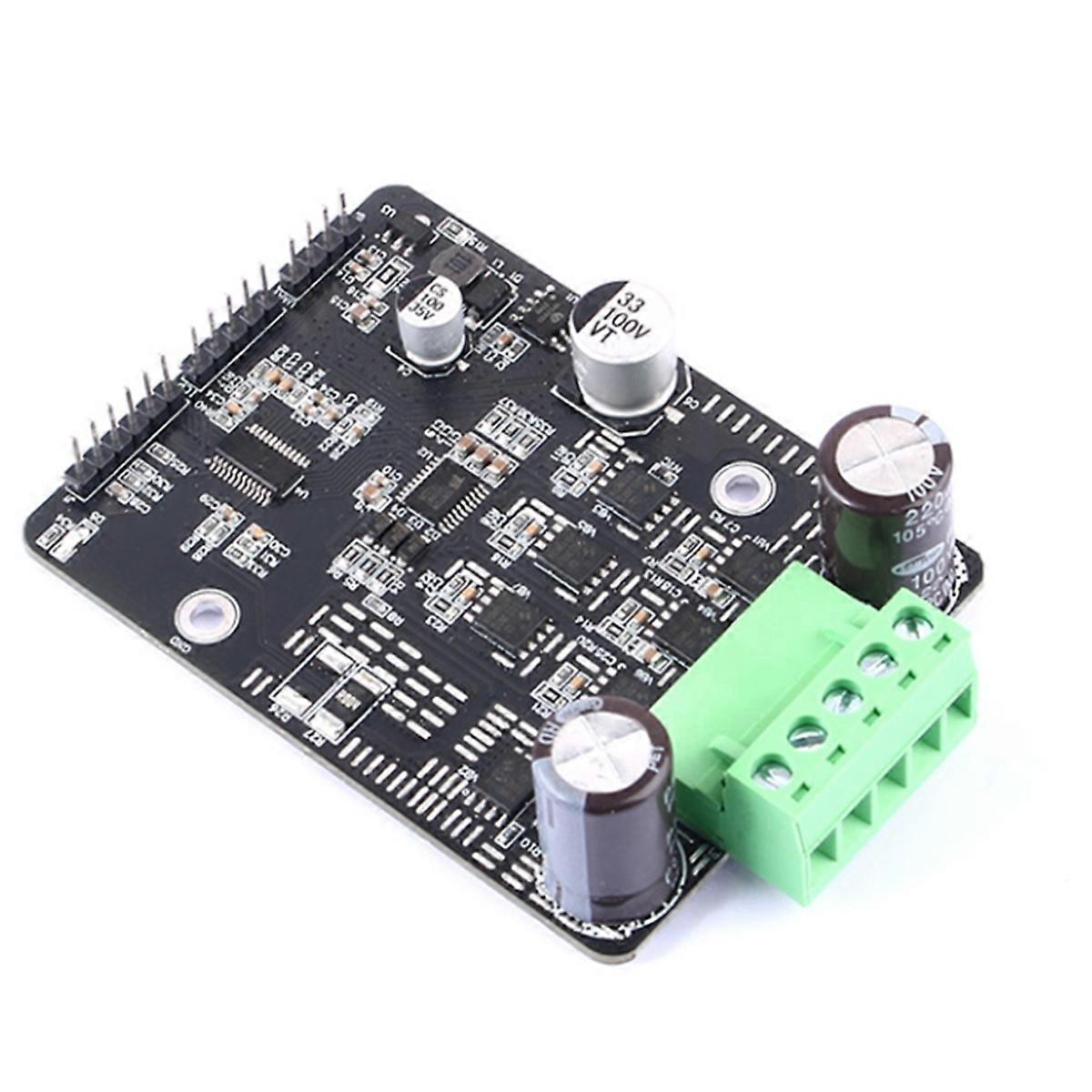

Vooruit- en achteruitschakeling, stoprem, potentiometer (PWM) snelheidsregeling, LED-motorstatusindicatie, motorbeveiliging: MOS-zelftest bij inschakelen, MOS-oververhittingsbeveiliging, blokkeringsbeveiliging, overstroombeveiliging, over-onderspanningsbeveiliging. De module is 78 x 57 mm lang en breed, de plaatdikte is 1,6 mm, de werkspanning is 6-80 V en ondersteunt anti-reverse aansluitingsbeveiliging. De module kan niet beschadigd raken door omgekeerde aansluiting van het netsnoer. De module is standaard uitgerust met een kale printplaat. Als de motor die een stroomsterkte onder 5 A aandrijft geen geforceerde warmteafvoer nodig heeft, is normale ventilatie voldoende. Als de aandrijfstroom hoger is dan 5 A, moet geforceerde warmteafvoer worden uitgevoerd. Het door ons geleverde koellichaam kan continu werken met een stroomsterkte van 20 A. De ingebouwde LED-indicator geeft de stand-by-, werk-, fout- en andere statussen weer. Ingebouwde potentiometer (0,5~5 V), PWM-snelheidsregelingsinterface (frequentie 1~20 kHz), duty cycle 10~100%. Ingebouwde FG-snelheidsfeedbackinterface, berekent snelheid RPM = FG-frequentie Hz * 60/poolpaarnummer. Ingebouwde CWICCW-stuurinterface, hangend voor rechtsom sturen, kortsluitend GND voor linksom sturen. Toepassingsgebieden: pompen, medische apparatuur, diverse compressoren, diverse ventilatoren/blazers, elektrische schroevendraaiers, elektrische gordijnen, automatische deuren, hydraulische oliepompen, luchtpompen, borstelloze DC-compressoren voor koelkasten, grasmaaiers, sproeiers, onderwaterstuwers, enz. De SNR8503M is een 32-bits MCU, wat zeer handig is voor ontwikkeling en simulatiedebuggen. Om gebruikers te helpen snel sensorloze BLDC-motoren aan te sturen, heeft ons bedrijf het onderliggende softwarealgoritme voltooid. Gebruikers hoeven alleen nog secundaire ontwikkeling uit te voeren op basis van deze software om de productontwikkeling snel te voltooien. Productnaam: SNR8503M Is het Hall: Milless Werkspanning: 6-80 V Besturingsmodus: PWM/seriële poort stroom: 50 A Modulespecificaties: 78 x 57 mm Continue uitgangsstroom: 20 A Maximaal uitgangsvermogen: 1600 W Overige prestaties: overstroombeveiliging, blokkeringbeveiliging en beveiliging tegen omgekeerde stroomaansluiting Open lus/gesloten lus: standaard open lus Dit product is een drivermodule ontwikkeld voor sensorloze BLDC-motoren. De belangrijkste driverchip is de SNR8503M. De chip integreert een speciaal circuit voor sensorloze motoraansturing. Het heeft de kenmerken van eenvoudige perifere circuits, complete functies, een klein formaat, eenvoudig debuggen, een hoge aandrijfefficiëntie, flexibele toepassing en een breed toepassingsbereik. Onderste laag motoraandrijving Onderste laag inductieve start Onderste laag tegen-EMK-commutatie Algoritme voor fasecompensatie Algoritme voor snelheidsgesloten PID-algoritme Stroombegrensd PID-algoritme Algoritme voor downwind-start Kleur: zoals afgebeeld Materiaal: PCB Inhoud verpakking: 1 * borstelloze Hallless motorbesturingsdriver Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen. Let op: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijkheid. De toegestane meetfout is +/- 1-3 cm.
